무용접하지

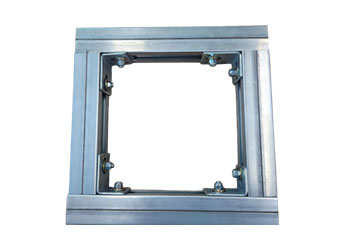

무용접하지 구성
-
01

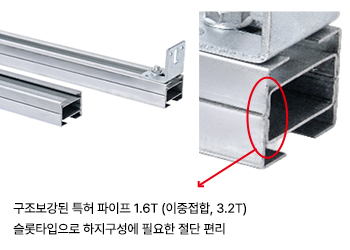

구조보강 하지파이프
-
02
하지 연결브라켓
-
03
특허 마찰력 최대화된 논슬립 회오리볼트

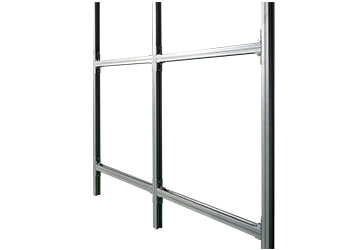

무용접하지 설치
무용접하지 특징
기존 각관을 이용한 용접방식보다 원터치식 회오리 볼트와 풀림방지 너트로 무용접 조립이 가능하므로 설치의 간편성과 하지틀의 수정이 편리하고 화재에 안전
특히 무용접 볼트방식이나 용접대비 최소이상의 구조강도(밑에 시험결과참조)를 가져서 중량 외장재의 설치시 구조 안정성을 강화

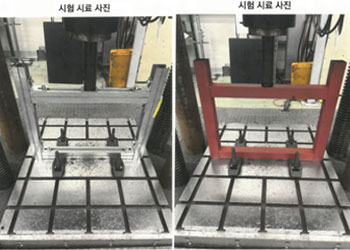

KTR 시험결과 : 최소 15.7kN, 최대 16.9kN (별첨 KTR 무용접 각관(50x50, 1.6T) TAK-2023-154412, 최대압축하중(제품)
동일기준 일반각관 용접 시험결과 : 최소 10kN이상(별첨 KTR 일반 각관(50x50, 1.6T) TAK-2023-154412, 최대압축하중(제품)
일반각관 용접보다 실제 시험결과치가 더 높은 이유는 구조보강을 위하여 하중을 받는 부분을 이중접합하여 강도를 개선하였음.
